擋板在攪拌中的作用

攪拌槽上的附件很多，這里主要介紹擋板對攪拌效果的影響。

當攪拌器沿容器中心線安裝，攪拌物料的黏度不大，且攪拌轉速較高時，液體將隨著槳葉旋轉方向一起運動，在容器中間部分的液體在離心力作用下涌向內壁面并上升，中心部分液面下降，形成漩渦，通常稱為“打旋區“。隨著攪拌轉速的增加，旋渦中心下凹到與槳葉接觸，此時外面的空氣進入槳葉被吸到液體中，液體混入氣體后密度減小，從而降低了混合效果。為消除這種現象，通?？杉尤胍欢〝?shù)量的擋板。安裝在筒體內壁的擋板可把回旋的切向流動改變?yōu)閺较蚺c軸向流，較大地增加了流體的剪切強度，從而改善攪拌效果。因而，設置擋板主要是為了消除旋渦，改善主體循環；增大湍動強度，改善攪拌效果；同時還能降低攪拌載荷的波動，使功率消耗保持穩定。

擋板的結構和數量對混合效果的影響很大。過多的擋板將減少容器內流體的流動，把混合限制在局部區域，導致不良的混合性能。一般情況下，在容器內壁面均勻安裝4∽8塊、寬度為容器直徑的1/12∽1/10的擋板，就可滿足全擋板條件（若再增加擋板數和擋板寬度，功率消耗不再增加）。

擋板的結構型式有豎式擋板、底擋板和指形擋板等3種。

一、豎式擋板

豎式擋板的結構與安裝位置示意圖如下圖所示，大部分罐體安裝擋板時優先考慮此種型式。

二、指形擋板

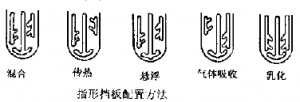

指形擋板（如下圖）類似手指形狀，多用于安裝在三葉后掠式攪拌器的搪玻璃攪拌釜中。指形擋板比板式擋板節省攪拌功率，亦能起到增加液體上下循環流的作用，有時指形擋板內可通入冷卻水，起到換熱作用。

三、底擋板

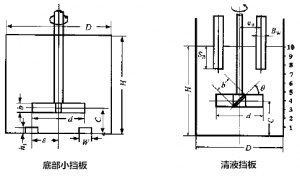

顧名思義，底擋板安裝在攪拌釜的底部，如下圖所示。它對促進固液懸浮很有效，可避免在攪拌器的底部形成固體顆粒堆積，因而一般用于攪拌固體粒于形成的懸浮液。

對于攪拌混合性能的優化要求，使擋板在攪拌流場中的作用受到關注，并使擋板形式趨于多樣化。尤其是多葉輪、多相系統，在氣體擴散、固液懸浮等操作狀態下，擋板設計對整個系統性能有一定影響，標準擋板、標準葉輪結構未必能適應特定的工藝要求。近年來出現的指形擋板等其他擋板，都是針對不同的混合目的，滿足其攪拌要求。因而非標準狀態下的葉輪、擋板及其相互作用，成為攪拌研究的重要組成部分，并成為工藝改進的一種途徑。

在實際的設計測試當中，我們對不同形式擋板，和不同尺寸擋板進行了功率分析，和工藝性能分析，事實證明特定條件下攪拌葉輪與特定形式的擋板設計相結合，可以給出更為優異的工藝性能。
